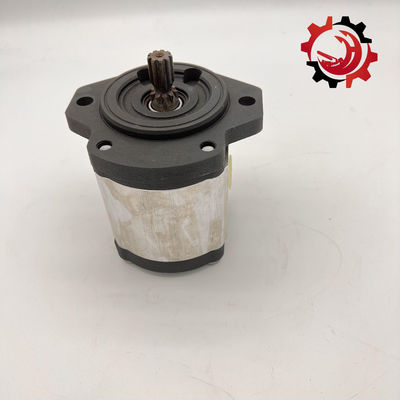

1515500013 산이 줌리온 쑤곤용 콘크리트 펌프 트럭에 사용되는 기어 펌프

1515500013 산이 줌리온 쑤곤용 콘크리트 펌프 트럭에 사용되는 기어 펌프

제품 설명/기능:


기어 펌프는 펌프 실린더와 매시 기어 사이에 형성된 작업 부피 변화와 움직임에 따라 액체를 운반하거나 압력을 가하는 회전 펌프입니다. 두 개의 기어로 구성됩니다.펌프 몸체와 두 개의 폐쇄 공간의 앞과 뒷 덮개기어 회전 때, 기어 옆 공간의 부피는 작은에서 큰, 진공을 형성, 액체 흡입,큰게부터 작은게까지의 기어 매시 쪽의 공간의 부피, 그리고 액체는 파이프 라인 안으로 압축됩니다. 흡수 구멍과 배출 구멍은 두 개의 기어의 매시 라인에 의해 분리됩니다.기어 펌프의 출구에서의 압력은 펌프 출구에서의 저항에 전적으로 달려 있습니다..

구조적 특성
(1) 간단한 구조, 저렴한 가격
(2) 낮은 작업 요구 사항과 광범위한 응용
(3) 기어의 끝 덮개와 각 치아 구간은 일정 밀폐 된 작업 구멍을 구성하며, 양적 펌프로만 사용할 수 있습니다.

기어 1990 년대에 새로운 기술의 국제 선진 수준을 채택 - 이중 아크 시노 곡선 치아 아크.가장 눈에 띄는 장점은 이빨 프로파일 표면이 gearmeshing 동안 상대적으로 미끄러지지 않는다는 것입니다, 그래서 치아 표면은 마모가 없습니다, 실행 균형, 갇힌 액체 현상이 없습니다, 낮은 소음, 긴 수명과 높은 효율. 펌프는 전통적인 설계의 쇠사슬을 제거,기어 펌프가 설계의 새로운 분야로 진입하게 만드는, 생산 및 사용
펌프는 과부하 보호로 차차 압력 안전 밸브가 장착되어 있으며, 안전 밸브의 총 역압은 펌프의 명목 배charge 압력보다 1.5배입니다.또한 실제 필요에 따라 허용 된 배열 압력 범위에서 조정 할 수 있습니다.그러나 이 안전 밸브는 압력 절감 밸브의 장기 작업에 사용할 수 없으며, 압력 절감 밸브는 필요할 때 별도로 설치 할 수 있습니다.
펌프 샤프트 끝 밀폐는 두 가지 형태로 설계됩니다. 하나는 기계 밀폐, 다른 하나는 포장 밀폐입니다. 특정 사용 및 사용자 요구 사항에 따라 결정 될 수 있습니다.

펌프의 분류
핵심 부품의 경우, 기어 펌프는 주로 일반적인 정상 라인 기어 펌프와 원형 아크 기어 펌프로 구성됩니다.일반적인 정상 라인 기어 펌프는 원형 아크 기어 펌프보다 더 내구적입니다, 그리고 원형 아크 기어 펌프는 특별한 구조, 깨끗한 미디어의 전송, 낮은 소음, 긴 수명, 그리고 각자의 장점을 가지고 있습니다.
작동 특성
장점: 단순하고 컴팩트한 구조, 작은 크기, 가벼운 무게, 좋은 프로세스, 저렴한 가격, 강한 자기 흡수, 기름 오염에 민감하지 않은, 큰 속도 범위, 충격 부하 저항,간편한 유지보수, 신뢰할 수 있는 작업.
단점: 반사 힘 불균형, 큰 흐름 펄서, 큰 소음, 낮은 효율성, 부품의 교환 가능성, 착용 후 수리하기가 쉽지 않으며 변수 펌프로 사용할 수 없습니다.

석유 함락 현상
원인은: 가이드 펌프 작동 과정의 하이드로릭 오일, 왜냐하면 가이드 교차점에서 닫힌 부피가 시간이 지남에 따라 변하기 때문입니다.종종 수압유의 일부가 치아 사이에 밀폐됩니다., 그림 2에서 보이는 것처럼, 함락 된 오일 현상이라고 불립니다. 수압 오일이 압축되지 않기 때문에 외부 기어에서 큰 진동과 소음을 발생시킵니다.시스템의 정상적인 작동에 영향을 미치는.
조치: 전면 및 후면 덮개판 또는 떠있는 수갑에 배하 구간이 열리고 배하 구간을 설정하는 원리는 다음과 같습니다.두 슬롯 사이의 간격은 최소 닫기 부피입니다., 그리고 닫는 부피는 큰 오일 압력 챔버에서 작은 오일 압력 챔버와 작은 오일 흡수 챔버에서 큰 오일 압력 챔버로 통신됩니다.

누출 현상
기어 펌프의 누수가 크며 외부 젤링 기어의 누수 경로는 다음 세 가지 포인트입니다. 하나는 기어 상단 틈, 다음으로 측정 틈입니다.그리고 세 번째는 매싱 틈입니다..
그 중에서도 끝 맑은 누출은 전체 누출의 80% ~ 85%를 차지하며, 압력이 증가하면 전자는 변하지 않지만 후자의 기울기가 증가합니다.외부 기어 펌프의 누출의 주요 원인, 부피 효율이 낮기 때문에 고압 펌프로 사용할 수 없습니다.
솔루션: 끝 클리어런스 보완은 기어와 커버 플레이트 사이에 떠있는 수갑과 떠있는 사이드 플레이트와 같은 보완 부분을 추가하여 정적 압력 균형 조치를 채택합니다.

힘 불균형 현상
오른쪽은 오일 압력 챔버, 왼쪽은 오일 흡수 챔버, 두 챔버의 압력은 불균형입니다.오일 압력 챔버의 압력은 치아 끝 누출로 인해 감소합니다.. 두 가지 불균형 압력 가어와 샤프트에 작용 방사선 불균형 압력, 기름 압력이 높을수록 힘은 더 커져, 베어 마모를 가속화, 베어 수명을 줄이고, 샤프트 구부리게,치아 끝과 샤프트 구멍의 마모를 증가.

예방 조치: 압력 균형 탱크를 사용하거나 압력 오일 챔버를 줄이십시오.
봉인 형태
1기계 밀폐
2. 기름 구멍 밀폐와 함께 세 층
3. 단층 밀폐
4매그네틱 밀폐 각 밀폐 형태는 서로 다른 입수 압력과 밀폐 성능에 따라 결정되어야 합니다.

회사에 대해:

장샤 후아이 기술 회사, LTD.,

창샤 후아이 테크놀로지 (Changsha HuaYi Technology Co., LTD) 는 건설 기계 부품 판매에 전문입니다.
우리 회사는 주로 펌프 트럭, 발굴기, 크레인, 습한 스프레이 기계 및 기타 액세서리, 원격 제어기, 렉스트로트 오일 펌프, 전송 상자, 이중 펌프 파이프,윤활 펌프, 하비/이튼/파커/카와사키 밸브
우리 회사는 중국에서 중고차의 오프라인 및 온라인 거래에 특화되어 있습니다. 따라서 웹사이트에 표시된 콘크리트 펌프 트럭은 오프라인에서 판매되었을 수 있습니다.우리의 데이터베이스는 신선한 사용 된 콘크리트 펌프 트럭의 많은 수를 제공합니다, 사용 된 발굴기 사용 된 믹서 트럭 및 다른 건설 차량, 더 정확한 서비스를 제공하기 위해 우리의 판매를 직접 연락하십시오. 탐색에 대한 인내심 감사합니다!
